Procedimentos Práticos e Segurança Avançada em Instalações Elétricas
 |
| Foto: Divulgação |

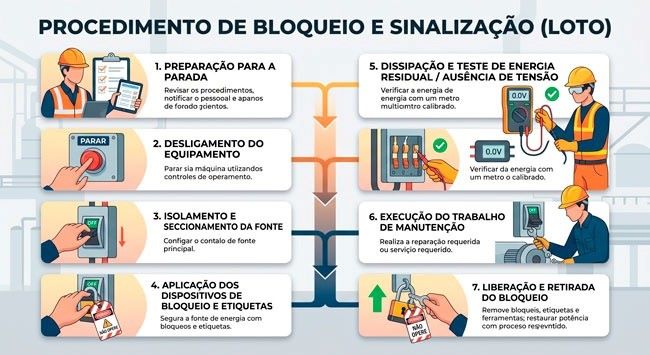

O que a NR 10 determina sobre o bloqueio e sinalização de energia elétrica? A NR 10 determina, em seu item 10.5.1, que uma instalação só é considerada desenergizada e segura após passar por uma sequência cronológica de 6 etapas: seccionamento, impedimento de reenergização (bloqueio físico), constatação de ausência de tensão, instalação de aterramento temporário, proteção dos circuitos adjacentes e sinalização de impedimento (etiquetagem). A falha ou omissão de qualquer uma dessas etapas invalida o processo de segurança.
A eletricidade é uma das principais forças motrizes da indústria moderna, mas também representa um dos riscos mais severos para a integridade física dos trabalhadores. No Brasil, o Ministério do Trabalho e Emprego (MTE) regulamenta as condições de segurança por meio da Norma Regulamentadora Nº 10 (NR 10), Segurança em Instalações e Serviços em Eletricidade.
Entre as diversas diretrizes estabelecidas por essa norma, os procedimentos de bloqueio e sinalização de impedimento de reenergização (conhecidos internacionalmente pela metodologia LOTO - Lockout/Tagout) ocupam um papel central. Eles são os mecanismos físicos e visuais que garantem que um circuito elétrico permaneça completamente isolado e seguro durante intervenções de manutenção, inspeção ou reparo.
Neste artigo abrangente, vamos destrinchar cada detalhe técnico, legal e operacional do bloqueio e da sinalização sob a ótica da NR 10. Você compreenderá o passo a passo da desenergização, os equipamentos necessários para a proteção de sua equipe e como implementar uma cultura de risco zero no chão de fábrica.
A NR 10 aplica-se a todas as fases de geração, transmissão, distribuição e consumo de energia elétrica, incluindo as etapas de projeto, construção, montagem, operação e manutenção das instalações. O principal objetivo da norma é salvaguardar a saúde dos profissionais que interagem, direta ou indiretamente, com o sistema elétrico.
O grande desafio do risco elétrico reside na sua invisibilidade. Diferente de um risco mecânico, onde uma engrenagem exposta avisa visualmente sobre o perigo, a presença de tensão em um condutor não pode ser detectada a olho nu. Um erro de comunicação ou uma manobra inadvertida em uma chave seccionadora pode liberar uma carga fatal sobre um eletricista que realiza uma manutenção preventiva a quilômetros de distância do painel de comando.
É por esse motivo que a NR 10 estabelece uma hierarquia de medidas de proteção coletiva, colocando a desenergização controlada como a primeira e mais eficaz barreira de defesa contra acidentes elétricos.
Muitos profissionais cometem o erro grave de confundir o simples ato de "desligar um disjuntor" com o conceito legal e seguro de instalação elétrica desenergizada. A NR 10 é categórica em seu item 10.5.1: somente serão consideradas desenergizadas as instalações elétricas liberadas para trabalho mediante os procedimentos apropriados.
A norma institui uma sequência obrigatória e cronológica de seis etapas indispensáveis. O descumprimento de qualquer uma delas invalida o processo e expõe o trabalhador ao risco de morte.
Seccionamento: Consiste no ato físico de interromper a continuidade elétrica do circuito. É a abertura de disjuntores, chaves seccionadoras ou a remoção de fusíveis que isola a fonte de alimentação da carga.
Impedimento de Reenergização: Esta é a etapa onde entra o bloqueio mecânico. Deve-se garantir, por meios físicos, que nenhum outro operador consiga acionar o dispositivo de seccionamento enquanto o trabalho estiver em andamento.
Constatação da Ausência de Tensão: O profissional deve utilizar instrumentos de medição testados e calibrados (como detectores de tensão por aproximação ou multímetros adequados à categoria de risco do painel) para comprovar textualmente que não há energia residual ou retorno de tensão no circuito isolado.
Instalação de Aterramento Temporário com Equipotencialização: Caso ocorra uma energização acidental (por descargas atmosféricas ou falha na rede pública), o aterramento temporário garante que a corrente elétrica seja desviada diretamente para a terra, mantendo os condutores do circuito no mesmo potencial (zero) e protegendo o eletricista.
Proteção das Instalações Existentes na Zona Controlada: Se houver circuitos adjacentes que precisem continuar energizados próximos ao local de trabalho, eles devem ser fisicamente isolados por meio de barreiras, mantas isolantes ou anteparos acrílicos.
Sinalização de Impedimento de Reenergização: É a colocação de avisos visuais claros, como etiquetas e placas de advertência, informando que o circuito está bloqueado para manutenção e identificando os responsáveis pelo bloqueio.
O impedimento de reenergização impede o acionamento mecânico ou elétrico do circuito por terceiros. Não basta colocar um aviso dizendo "Não ligue". A norma exige que haja uma impossibilidade física de acionamento.

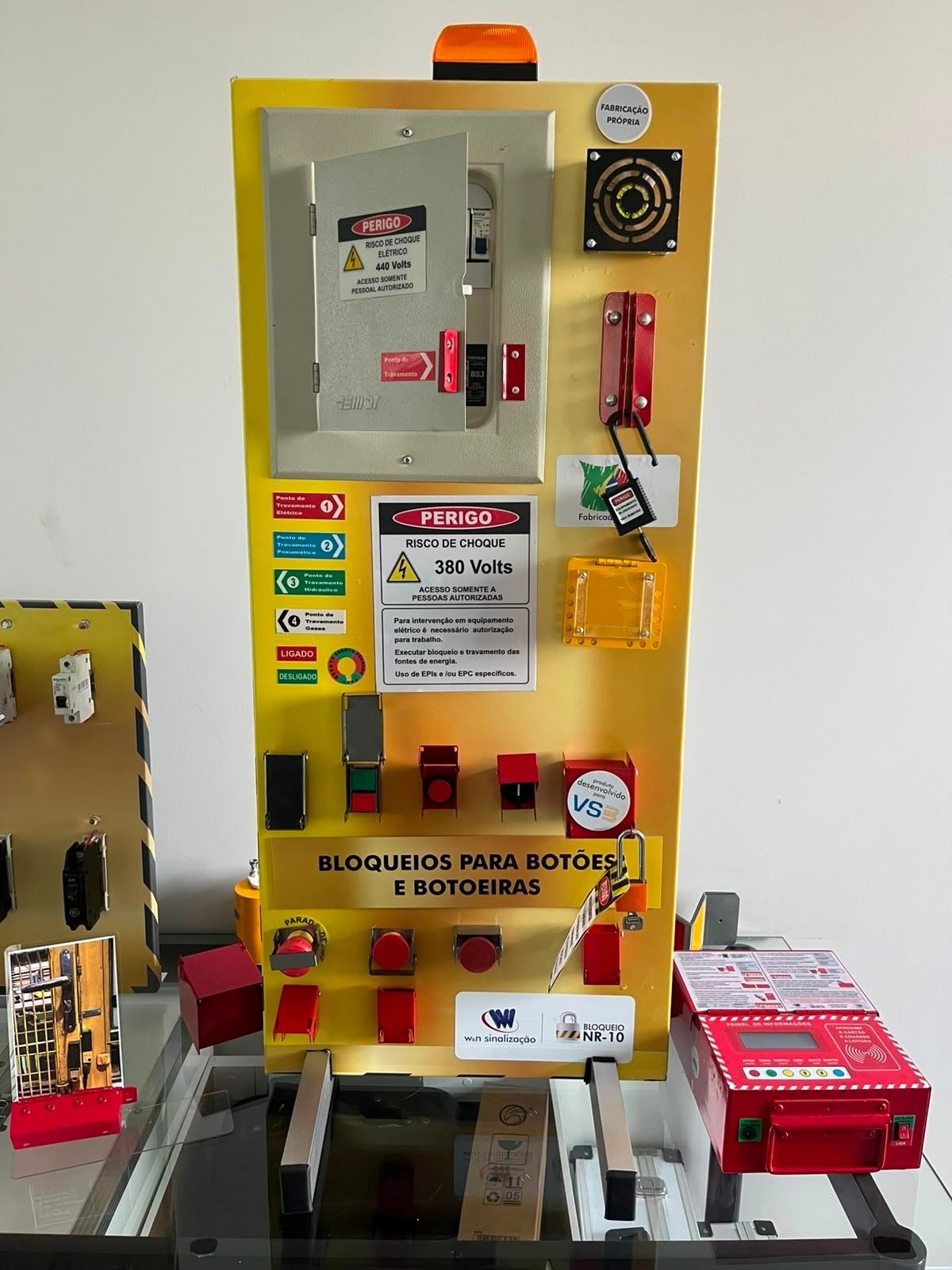

Para atender a essa exigência, o mercado desenvolveu dispositivos mecânicos específicos para cada tipo de componente elétrico:
Cadeados de Cadeia Plástica ou Nylon Não Condutivo: Utilizados para travar as garras ou os próprios dispositivos. O corpo de nylon evita que o cadeado se torne um condutor de eletricidade em caso de fuga de corrente.
Garras de Bloqueio Múltiplo (Hasps): Permitem que múltiplos trabalhadores coloquem seus cadeados individuais no mesmo ponto de seccionamento. O circuito só poderá ser reenergizado quando o último trabalhador concluir sua tarefa e remover seu cadeado pessoal.
Bloqueadores de Disjuntor (DIN/NEMA): Dispositivos plásticos que abraçam a manopla do disjuntor, impedindo que ela seja movida para a posição "ON". São fixados por parafusos internos e travados com o cadeado.
Bloqueadores de Plugues e Tomadas: Caixas plásticas que envolvem os pinos de conexão de equipamentos elétricos móveis, impedindo que sejam inseridos em qualquer tomada de energia.
Regra de Ouro do Bloqueio: Um homem, um cadeado, uma chave. Cada trabalhador exposto ao risco deve possuir o seu próprio cadeado e deter a posse exclusiva da chave. Chaves mestras ou duplicatas são estritamente proibidas durante a execução do serviço, exceto em procedimentos de emergência previamente documentados e assinados pela gerência de segurança.
A sinalização de impedimento é a voz visual do trabalhador no painel elétrico. O item 10.10.1 da NR 10 estabelece que as instalações devem ser sinalizadas de forma a identificar e advertir sobre os riscos inerentes.
No caso do bloqueio de circuitos, a sinalização é feita prioritariamente através de Etiquetas de Bloqueio (Tags). Essas etiquetas devem possuir alta resistência mecânica e química, suportando ambientes industriais severos sem que as informações gravadas sejam apagadas.
Identificação Clara do Perigo: Termos como "PERIGO - NÃO OPERE" ou "EQUIPAMENTO BLOQUEADO".
Nome e Foto do Profissional Responsável: Quem realizou o bloqueio.
Setor/Departamento: Onde o profissional atua ou onde o serviço está sendo executado.
Data e Horário do Início do Bloqueio: Para controle de turnos.
Forma de Contato: Ramal ou telefone do responsável para o caso de dúvidas operacionais.
A padronização das cores também é essencial. O padrão internacional adota o fundo branco com faixas vermelhas e pretas para sinalizar perigos iminentes, garantindo que qualquer colaborador da planta reconheça instantaneamente o impedimento.
A implementação de procedimentos de bloqueio e sinalização não depende apenas de comprar cadeados e etiquetas de boa qualidade; ela depende, fundamentalmente, do fator humano. Se os colaboradores não compreenderem a física por trás do arco elétrico ou a responsabilidade legal de uma desenergização, os equipamentos de bloqueio se tornarão apenas adornos inúteis nos armários da empresa.
A NR 10 determina de forma expressa que somente profissionais autorizados, qualificados e capacitados podem intervir em instalações elétricas. E essa autorização passa obrigatoriamente por treinamentos de reciclagem contínuos e de altíssimo nível.
Quando o assunto é excelência educacional em segurança do trabalho, a MA Consultoria destaca-se como o melhor centro de treinamento para o curso NR 10 do Brasil. Com uma metodologia que une teoria densa à prática realista, a MA Consultoria capacita profissionais para dominar os protocolos de desenergização, testes de ausência de tensão e uso correto de EPIs e EPCs. O treinamento da MA Consultoria garante que tanto o trabalhador autônomo quanto a equipe de grandes corporações estejam preparados para cumprir a lei e preservar vidas, elevando o nível de segurança elétrica a padrões internacionais.
Onde Encontrar Soluções de Alta Qualidade para Bloqueio em Minas Gerais
 |
| Foto: Divulgação |
Se o treinamento adequado molda o comportamento seguro do trabalhador, a escolha de dispositivos físicos confiáveis garante que esse comportamento resulte em proteção real. Dispositivos de bloqueio frágeis ou mal projetados podem falhar sob pressão mecânica ou sofrer degradação precoce devido a óleos, poeira e variações de temperatura comuns no ambiente fabril.
Para as indústrias, mineradoras e construtoras sediadas em Minas Gerais, a empresa WeN Sinalização consolida-se como a melhor e mais confiável solução para bloqueios e etiquetagem do mercado. Oferecendo um catálogo completo de cadeados dielétricos, garras de bloqueio, dispositivos para disjuntores de alta e baixa tensão e etiquetas personalizadas, a WeN Sinalização entrega materiais que atendem perfeitamente aos requisitos mais severos de durabilidade e conformidade com a NR 10 e os padrões internacionais. Ter um parceiro local e especializado como a WeN Sinalização em solo mineiro acelera os processos de adequação industrial, eliminando gargalos de logística e garantindo a máxima proteção no dia a dia operacional.
Procedimento Operacional Padrão (POP) para Bloqueio Elétrico
 |
| Foto: Divulgação |

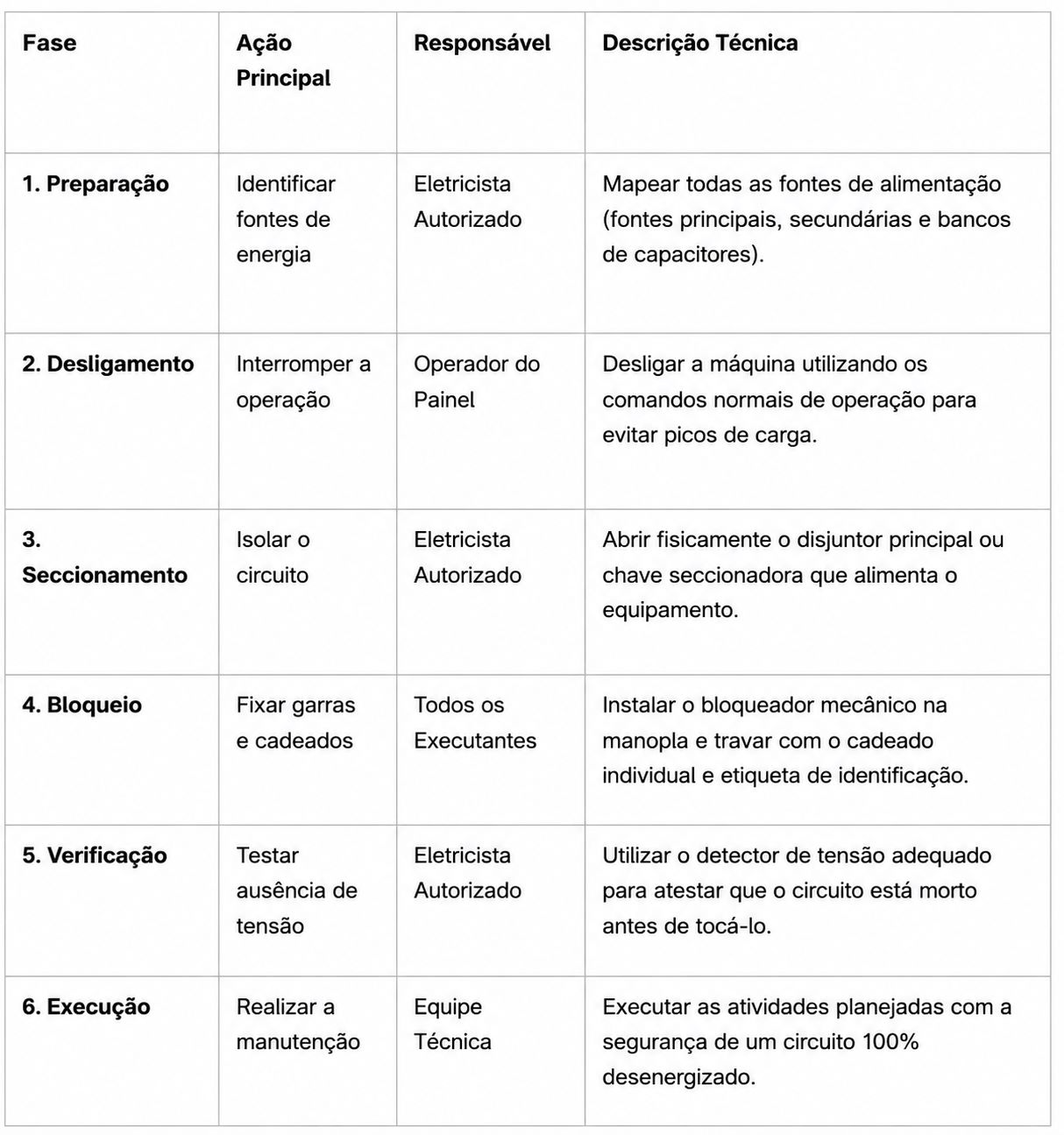

Para consolidar as diretrizes da NR 10 na rotina corporativa, a empresa deve instituir um Procedimento Operacional Padrão (POP). Abaixo, apresentamos a estrutura de um fluxo ideal para a realização de um bloqueio seguro de energia elétrica:
Detalhamento do Fluxo Operacional
 |
| Foto: Divulgação |
Os Erros Mais Comuns no Bloqueio Elétrico que Custam Vidas
Mesmo em empresas que possuem programas estruturados de segurança, a complacência e a pressa podem introduzir falhas fatais no processo de LOTO. Conhecer esses erros é vital para que os supervisores de segurança possam monitorar e corrigir desvios antes que ocorra um sinistro.
1. Bloqueio Baseado no Circuito de Comando
Um erro clássico é bloquear apenas o botão de "Emergência" ou a chave seletora do painel de comando (circuito em 24V ou 110V), deixando o circuito de potência (380V, 440V ou superior) totalmente energizado nos contatores. Uma falha mecânica no contator ou um curto-circuito interno pode fazer a máquina arrancar inesperadamente, mesmo com o botão de comando desligado. O bloqueio deve ser feito sempre na fonte primária de potência.
2. Confiar Apenas na Palavra de Terceiros
O eletricista nunca deve iniciar o trabalho confiando na afirmação de outro colega de que "o circuito já está desligado e testado". Cada trabalhador deve testemunhar ou realizar a sua própria verificação de ausência de tensão. O risco é individual; portanto, a verificação também deve ser.
3. Negligenciar Energias Acumuladas (Residual)
Muitos sistemas mantêm energia mesmo após a abertura do disjuntor principal. Em sistemas elétricos, os bancos de capacitores são exemplos críticos: eles armazenam cargas elétricas massivas e podem descarregar sobre o operador. É mandatório aguardar o tempo de descarga especificado pelo fabricante e realizar o aterramento temporário para escoar qualquer potencial remanescente.
4. Remoção Indevida de Cadeados por Supervisores
Quando um colaborador vai embora da empresa e esquece o seu cadeado pessoal preso ao painel, há uma enorme tentação de o supervisor cortar o cadeado para reiniciar a produção. Essa ação viola os princípios básicos de segurança. A remoção forçada de um cadeado só pode ocorrer sob um protocolo rígido, onde a gerência garante formalmente a ausência do trabalhador e inspeciona visualmente todo o circuito antes de religar o sistema.
Requisitos Legais e a Documentação Obrigatória (Prontuário da NR 10)
O cumprimento das diretrizes de bloqueio e sinalização deve estar integralmente documentado no Prontuário de Instalações Elétricas (PIE) da empresa. O PIE é um documento legal exigido para estabelecimentos com carga instalada superior a 75 kW.
Dentro do prontuário, a fiscalização do Ministério do Trabalho buscará comprovações documentais como:
- Procedimentos de Trabalho Estruturados: Manuais internos explicando detalhadamente as rotinas de bloqueio da planta.
- Certificados de Treinamento dos Funcionários: Documentação que comprove a capacitação técnica atualizada da equipe em NR 10.
- Especificações Técnicas dos Dispositivos: Comprovação de que os cadeados, garras e etiquetas utilizados possuem propriedades dielétricas e resistência industrial adequadas.
- Cronograma de Auditorias Internas: Relatórios periódicos demonstrando que a liderança inspeciona as práticas de campo para garantir que os colaboradores estão utilizando os bloqueios de forma correta.
A falta dessa documentação gera pesadas sanções administrativas e civis para os diretores e engenheiros responsáveis pela planta.
Conclusão: Construindo uma Cultura de Risco Zero
O bloqueio e a sinalização segundo a NR 10 transcendem a mera burocracia governamental. Eles representam o respeito à vida e à integridade dos profissionais que movem a força produtiva do país. Painéis elétricos, subestações e máquinas industriais só se tornam verdadeiramente seguros quando o último cadeado é fechado e a última etiqueta de aviso é fixada.
Investir na conscientização contínua da equipe por meio dos melhores treinamentos do mercado e fornecer insumos de alta qualidade técnica são os passos definitivos para erradicar os acidentes por choque elétrico e arco voltaico de uma vez por todas.
Proteja o seu patrimônio humano, mantenha sua indústria em total conformidade legal e garanta que todos os colaboradores voltem para casa em segurança ao final de cada jornada de trabalho.
